Estudio de Arco Eléctrico, Impedancia y Coordinación de Protecciones
Servicio · Seguridad eléctrica
Estudio de arco eléctrico y coordinación de protecciones.
Trabajar cerca de equipos energizados implica un riesgo que debe cuantificarse, no suponerse. En CEIN calculamos la energía incidente, el nivel de corriente de falla y la coordinación de las protecciones de tu instalación, con referencia a IEEE 1584 y NFPA 70E.
Nuestro servicio contempla
- Estudio de cortocircuito e impedancia: cálculo de las corrientes de falla disponibles en los puntos relevantes del sistema.
- Estudio de arco eléctrico: energía incidente, distancia de trabajo, perímetro de arco eléctrico y límites de aproximación (limitado y restringido), según IEEE 1584 y NFPA 70E.
- Coordinación de protecciones: ajuste selectivo de interruptores, fusibles y relés para limitar el alcance de una falla.
- Etiquetado de arco eléctrico: señalización de cada tablero evaluado, con el nivel de riesgo, clase de guantes requerida y los perímetros de seguridad calculados.
- Informe técnico: memoria de cálculo, resultados por punto evaluado y recomendaciones de mitigación.
Este estudio orienta las decisiones de seguridad del personal que opera o interviene en la instalación, y sustenta los ajustes de protección necesarios para reducir el riesgo.

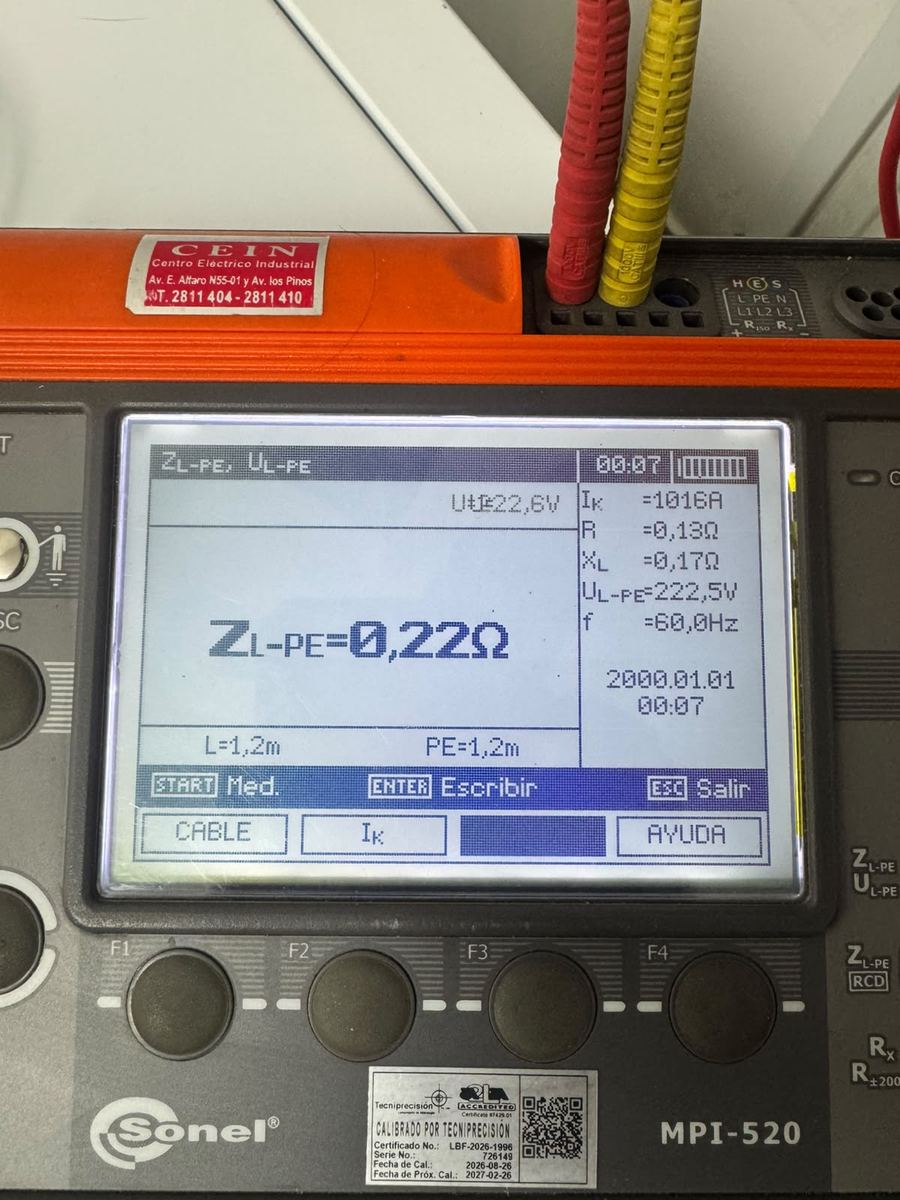

Ejemplo de etiqueta de arco eléctrico y medición de impedancia (datos del cliente ocultos por confidencialidad).
Solicitar un estudio de arco eléctrico →
Preguntas frecuentes
¿Qué es un estudio de arco eléctrico y por qué es importante?
Es un análisis técnico que cuantifica la energía liberada en caso de un arco eléctrico (falla de cortocircuito con explosión de energía) en cada punto del sistema. Es importante porque define qué equipo de protección personal debe usar el trabajador y qué distancia de seguridad debe respetar al intervenir un tablero energizado.
¿Es obligatorio el estudio de arco eléctrico en Ecuador?
No existe una ley ecuatoriana que lo exija de forma explícita por nombre, pero las normativas de seguridad industrial vigentes exigen identificar y mitigar riesgos eléctricos, y el estudio de arco eléctrico —basado en IEEE 1584 y NFPA 70E— es el método técnico estándar para cumplir con esa obligación cuando se trabaja cerca de equipos energizados.
¿Qué es la energía incidente y cómo se calcula?
La energía incidente es la cantidad de energía térmica que recibiría una persona a una distancia de trabajo determinada si ocurriera un arco eléctrico. Se calcula mediante fórmulas normadas por IEEE 1584, a partir de la corriente de falla disponible, el tiempo de despeje de las protecciones y la configuración del tablero.
¿Qué es el etiquetado de arco eléctrico (arc flash labeling)?
Es la señalización física que se coloca en cada tablero evaluado, indicando el nivel de riesgo, la clase de guantes y equipo de protección requerido, y el perímetro de aproximación seguro, calculados a partir del estudio de arco eléctrico.
¿Cada cuánto se debe actualizar un estudio de arco eléctrico?
Se recomienda actualizarlo cada 3 a 5 años, o antes si hay cambios en la instalación: ampliación de carga, modificación de protecciones, cambio de transformador o cualquier intervención que altere la corriente de falla disponible en el sistema.
